CẤU TẠO GIẾNG KHOAN
QUÝ KHÁCH THAM KHẢO THÊM GIÁ KHOAN GIẾNG TẠI ĐÂY:
==> BẢNG BÁO GIÁ KHOAN GIẾNG TẠI HÀ NỘI
+ vỏ giếng: gồm ống nhựa Φ48 – Φ60, côn thu 60-34, 48-34, mang xông 34, ống lọc, bịt lọc.
Vỏ giếng bằng ống nhựa Φ48 – Φ60 thường được làm sâu hơn mực nước ngầm từ 5-10m (thường là 30m trở lại), sau đó thu lại bằng ống nhỏ hơn (thường là ống 34) cốt để tránh sức ép từ lòng đất lên bề mặt ống (ống nhỏ thường chịu sức ép ít hơn) -> sau đó ống 34 này sẽ được nối qua côn thu 48-34 vào 2-4m ống lọc Φ48 và kết thúc bằng bịt lọc Φ48.
Giếng sau đó sẽ được chèn cát vàng xung quanh ống lọc Φ48, cát vàng hạt to sẽ ngăn cản những hạt đất và cát bé hơn có thể chui vào kẽ lọc làm tắc lọc của giếng khoan.
Phía trên bề mặt kết cấu sẽ được lắp như hình.
Hình minh họa:
.jpg)
- Giếng hút - hồi:
Loại giếng này thi công ở khu vực có mặt nước tĩnh lớn hơn 10m, cấu tạo giếng tương tự giếng hút trực tiếp gồm 2 phần:
+ vỏ giếng: gồm ống nhựa Φ48 – Φ60, côn thu, mang xông, ống lọc, bịt lọc. Vỏ giếng bằng ống nhựa Φ48 – Φ60 thường được làm sâu hơn mực nước ngầm từ 5-10m, sau đó thu lại bằng ống nhỏ hơn cốt để tránh sức ép từ lòng đất lên bề mặt ống ( ống nhỏ thường chịu sức ép ít hơn)
Vỏ giếng bằng ống nhựa Φ48 – Φ60 thường được làm sâu hơn mực nước ngầm từ 5-10m (thường là 30m trở lại), sau đó thu lại bằng ống nhỏ hơn (thường là ống 34) cốt để tránh sức ép từ lòng đất lên bề mặt ống (ống nhỏ thường chịu sức ép ít hơn) -> sau đó ống 34 này sẽ được nối qua côn thu 48-34 vào 2-4m ống lọc Φ48 và kết thúc bằng bịt lọc Φ48.
Giếng sau đó sẽ được chèn cát vàng xung quanh ống lọc Φ48, cát vàng hạt to sẽ ngăn cản những hạt đất và cát bé hơn có thể chui vào kẽ lọc làm tắc lọc của giếng khoan.
+ Ruột giếng: ống hút, van 1 chiều, củ hút sâu, côn thu, mang xông, cút, giắc co, van điều áp.
Sau khi khoan giếng xong các ống hút này ở cuối ống là van 1 chiều + củ hút sâu được gẵn vào nhau sẽ được hạ âm vào mặt nước ngầm từ 5-10m, nối bằng mang xông và cút góc, qua 1 giắc co để tiện tháo máy ra, sau đó ống này sẽ được nối vào máy qua 1 ren máy 34-34 ( 42-34 hoặc 48-34) tùy từng đời máy sẽ có loại ren máy khác nhau.
Đầu ra của máy được gắn 1 ren máy 34-34 ( 42-34 hoặc 48-34) tùy từng đời máy sẽ có loại ren máy khác nhau. đầu ra này thật ra chưa phải là đầu ra nước mà chính là đầu hồi, được gắn qua 1 giắc co 34 qua 1 T 34 đều đi xuống nối với vỏ giếng bằng 1 T 60-34. đầu trên của T 34 đều được gắn với 1 van điều áp. đầu ra của van điều áp là đầu ra của giếng khoan.
Phía trên bề mặt kết cấu sẽ được lắp như hình.
Hình minh họa:
Các loại củ hút sâu giếng sinh hoạt gia đình: D60

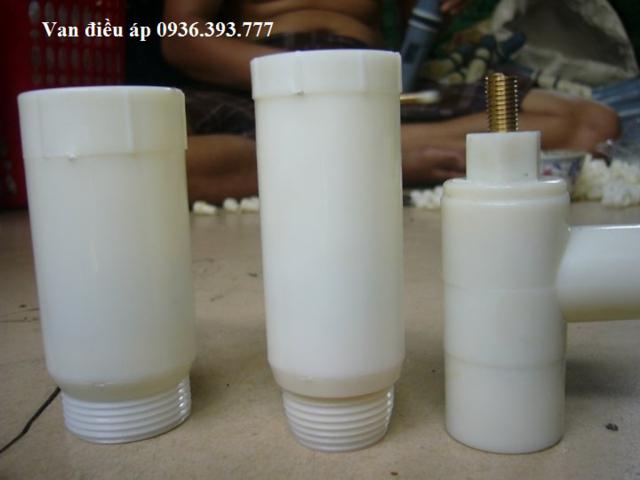

Van điều áp:
+ vỏ giếng: gồm ống nhựa Φ110 – Φ300 hoặc ống thép Φ114 – Φ500 , côn thu, mang xông, ống lọc, bịt lọc.
+ Ruột giếng: ống dâng gắn vào máy bơm chìm, mang xông, cút, cáp treo.
Máy bơm chìm và ống dâng nước ghép bằng mặt bích:
Cách khoan lọc và bọc lưới ống lọc giếng khoan công nghiệp:
Ống lọc (filter pipe):
Đoạn nằm sâu nhất của giếng. Đối với giếng thường, cấu tạo của ống lọc là một đoạn của ống giếng nhưng trên đó đục các lỗ để cho nước ngầm đi qua. Đối với giếng kim thì ống lọc được cấu tạo từ một khung có dạng hình lồng, bên ngoài quấn nhiều lớp dây đồng có kẽ hở để hình thành một lưới lọc bao quanh ống lọc. Nhiệm vụ của ống lọc là chỉ cho nước ngầm chui từ ngoài qua lớp lọc vào giếng để được hút ra ngoài, còn các hạt đất cát của nền được giữ lại bên ngoài thành ống lọc.
Tầng lọc phụ bằng cát sỏi (additional sand and gravel filter):
Lớp cát hoặc sỏi (đôi khi dùng hỗn hợp cát và sỏi) bao quanh bên ngoài ống lọc có nhiệm vụ làm tăng khả năng hút nước của ống lọc, giảm nguy cơ tắc ống lọc do các hạt đất, cát nhỏ hơn bịt kín lưới lọc của ống lọc. Tầng lọc phụ bằng cát sỏi lọc có thể được hình thành tự nhiên trong quá trình hút nước ngầm qua ống lọc hoặc được thiết kế và thi công theo một công nghệ nhất định.
